Станки с ЧПУ — подбор и организация поставки
ООО «ОСКОЛ-МЕТ-ТРЕЙД» предлагает подбор и организацию поставки металлообрабатывающего оборудования с ЧПУ. Конфигурация, производитель, комплектация, сроки, гарантия, монтаж и пусконаладка определяются для конкретного проекта и фиксируются в коммерческом предложении и договоре.
Высокоскоростной портальный фрезерно-сверлильный станок с ЧПУ BDMH3018
BDMH3018 — высокоскоростной портальный фрезерно-сверлильный станок с ЧПУ для высокоточной обработки крупногабаритных балок, рам, плит и других металлических конструкций. Станок выполняет обработку в пяти плоскостях, оснащён тремя шпиндельными узлами и имеет 12 подвижных координат: X, X2, Y, Y2, Y3, W, W2, Z, Z2, Z3, V1 и V2.

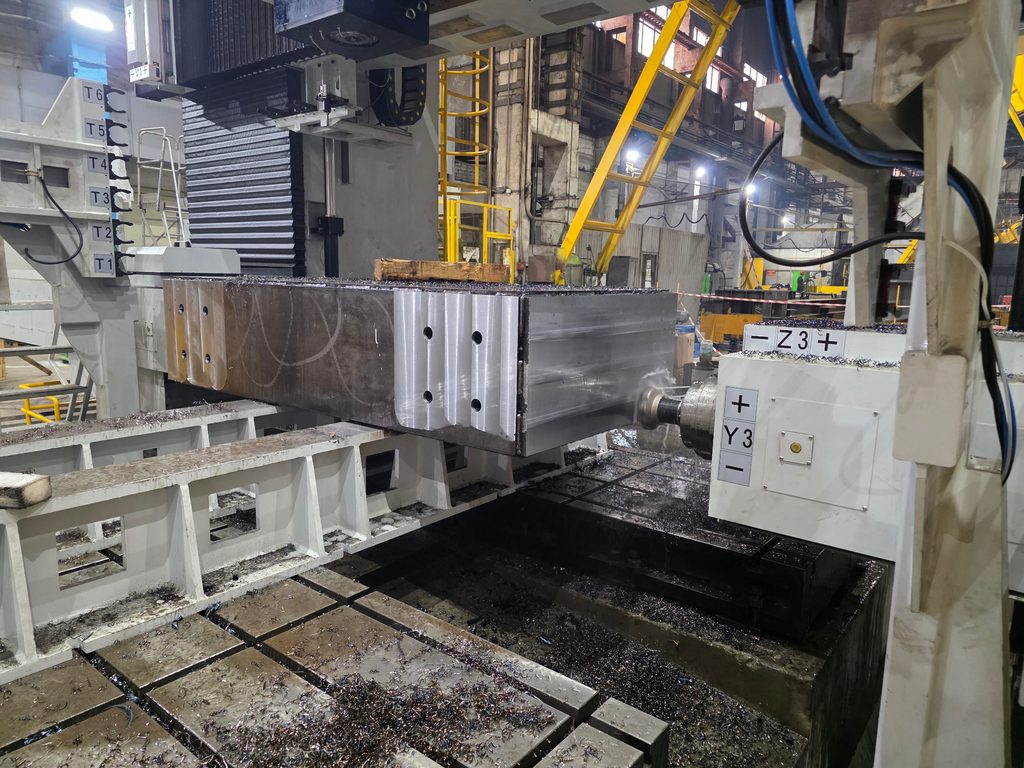

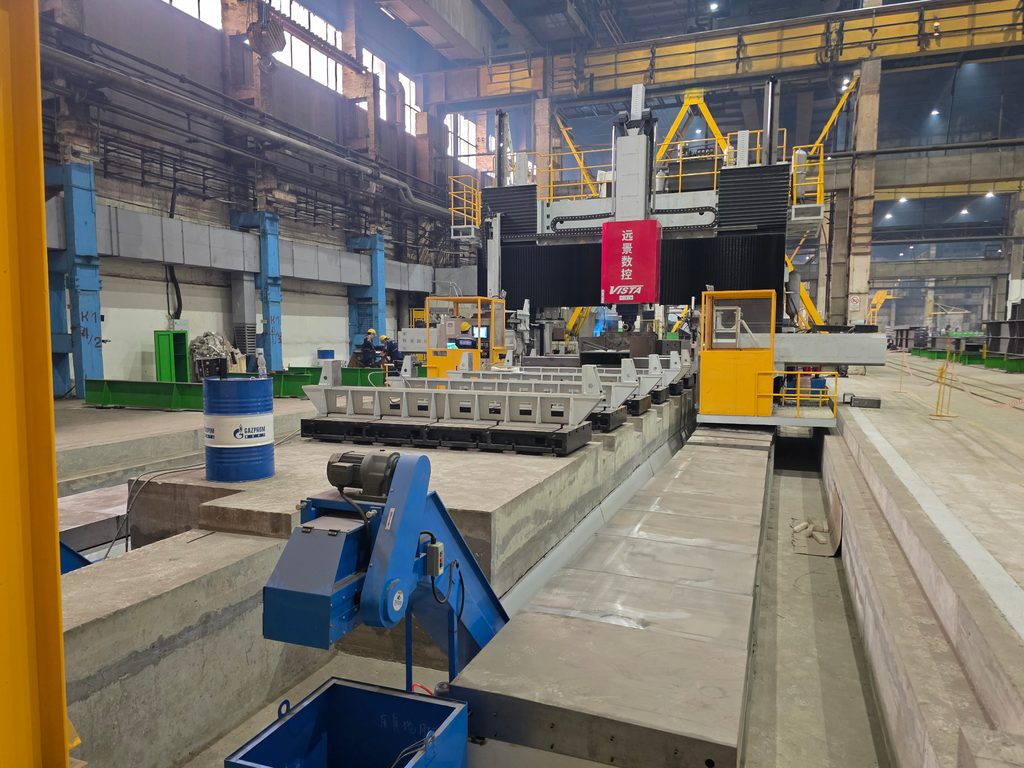

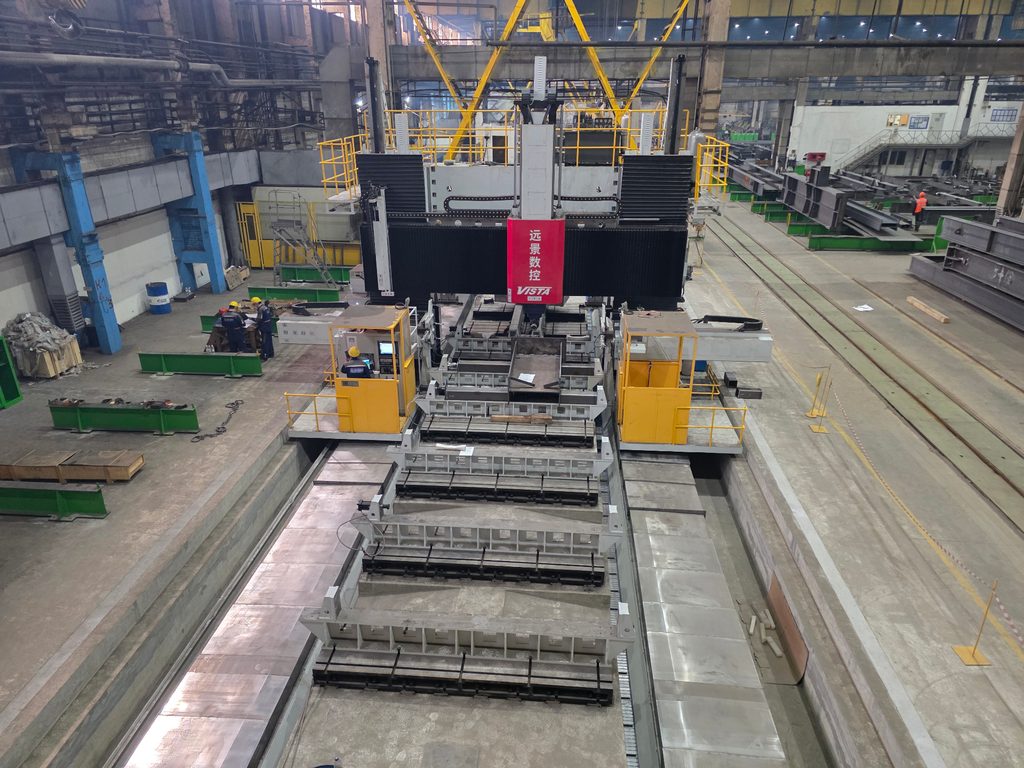

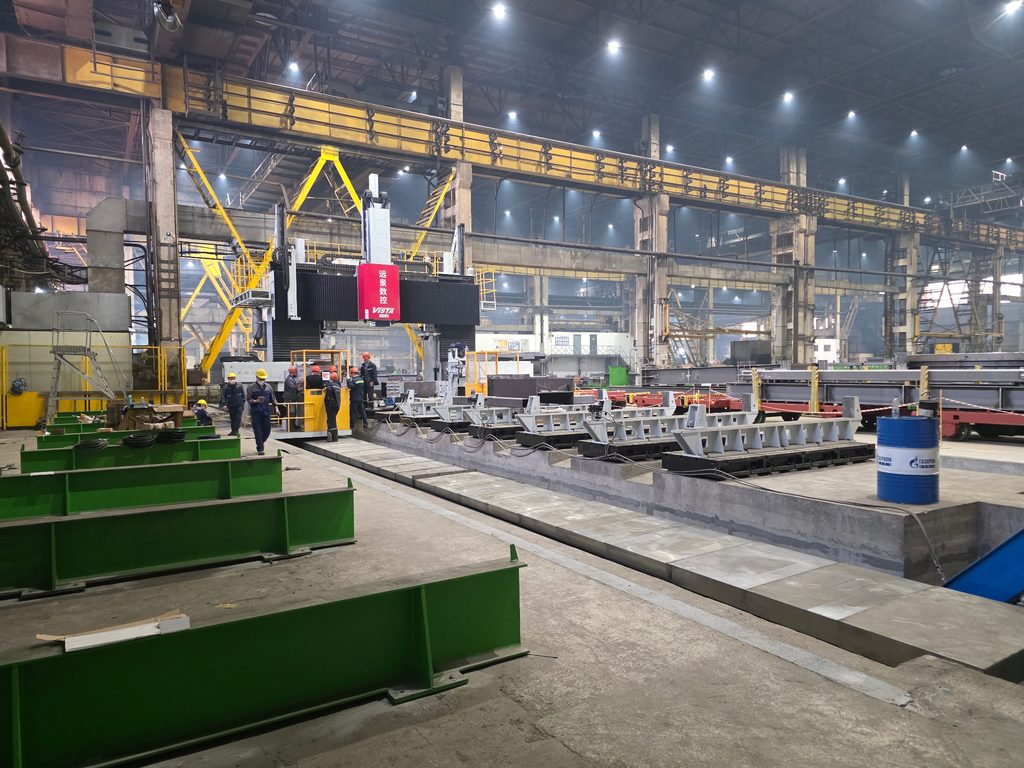

Фотографии оборудования
Видео работы оборудования
Полное техническое описание
BDMH3018 — высокоскоростной портальный фрезерно-сверлильный станок с ЧПУ, построенный по схеме с подвижным порталом. Компоновка предназначена для обработки крупногабаритных металлических изделий — балок, рам, плит и подобных сварно-механических конструкций. Оборудование выполняет фрезерные и сверлильные операции в пяти плоскостях заготовки за одну установку, что сокращает число переустановок и повышает точность взаимного расположения обработанных поверхностей. Три шпиндельных узла (SP1 — верхний, SP2 — левый, SP3 — правый) и 12 подвижных координат (X, X2, Y, Y2, Y3, W, W2, Z, Z2, Z3, V1, V2) под управлением системы ЧПУ обеспечивают многокоординатную обработку. X и X2 образуют синхронизированную продольную пару портала, W и W2 — соответствующую пару поперечных перемещений. Станок питается от сети 380 В / 50 Гц с установленной мощностью до 200 кВ·А. В июне 2026 года оборудование введено в промышленную эксплуатацию на производстве заказчика.
Технические характеристики
Общая конфигурация
- Модель
- BDMH3018
- Тип
- Высокоскоростной портальный фрезерно-сверлильный станок с ЧПУ
- Компоновка
- Подвижный портал
Рабочие ходы
- Ход X
- до 14 000 мм
- Ходы Y / Y2 / Y3
- по документации поставки
- Ходы W / W2
- по документации поставки
- Ходы Z / Z2 / Z3
- по документации поставки
- Ходы V1 / V2
- по документации поставки
Координатная система
- Число подвижных координат
- 12
- Обозначения
- X, X2, Y, Y2, Y3, W, W2, Z, Z2, Z3, V1, V2
- Число обрабатываемых плоскостей
- 5
Шпиндельные узлы
- Количество шпиндельных узлов
- 3 (SP1 верхний, SP2 левый, SP3 правый)
- Мощность шпинделя
- до 45 кВт
- Частота вращения шпинделя
- до 5 000 об/мин
Инструментальный интерфейс
- Интерфейс шпинделя
- HSK-A100
Точность
- Точность позиционирования
- по документации поставки
Электропитание
- Напряжение сети
- 380 В
- Частота сети
- 50 Гц
- Установленная мощность
- до 200 кВ·А
Возможности обработки
- Операции
- Фрезерование, сверление
- Обрабатываемые изделия
- Балки, рамы, плиты и другие крупногабаритные металлические конструкции
Статус ввода в эксплуатацию
- Ввод в эксплуатацию
- Июнь 2026 г. — введён в промышленную эксплуатацию
Координаты и шпиндельные узлы
Станок имеет 12 подвижных координат: X, X2, Y, Y2, Y3, W, W2, Z, Z2, Z3, V1 и V2. X и X2 — синхронизированная продольная пара портала. W и W2 — соответствующая синхронизированная пара. Три шпиндельных узла: SP1 (верхний) использует свою верхнюю группу координат; SP2 (левый) использует левую группу координат; SP3 (правый) использует правую группу координат. Такая конфигурация обеспечивает обработку в пяти плоскостях заготовки без её переустановки.
Результаты обработки

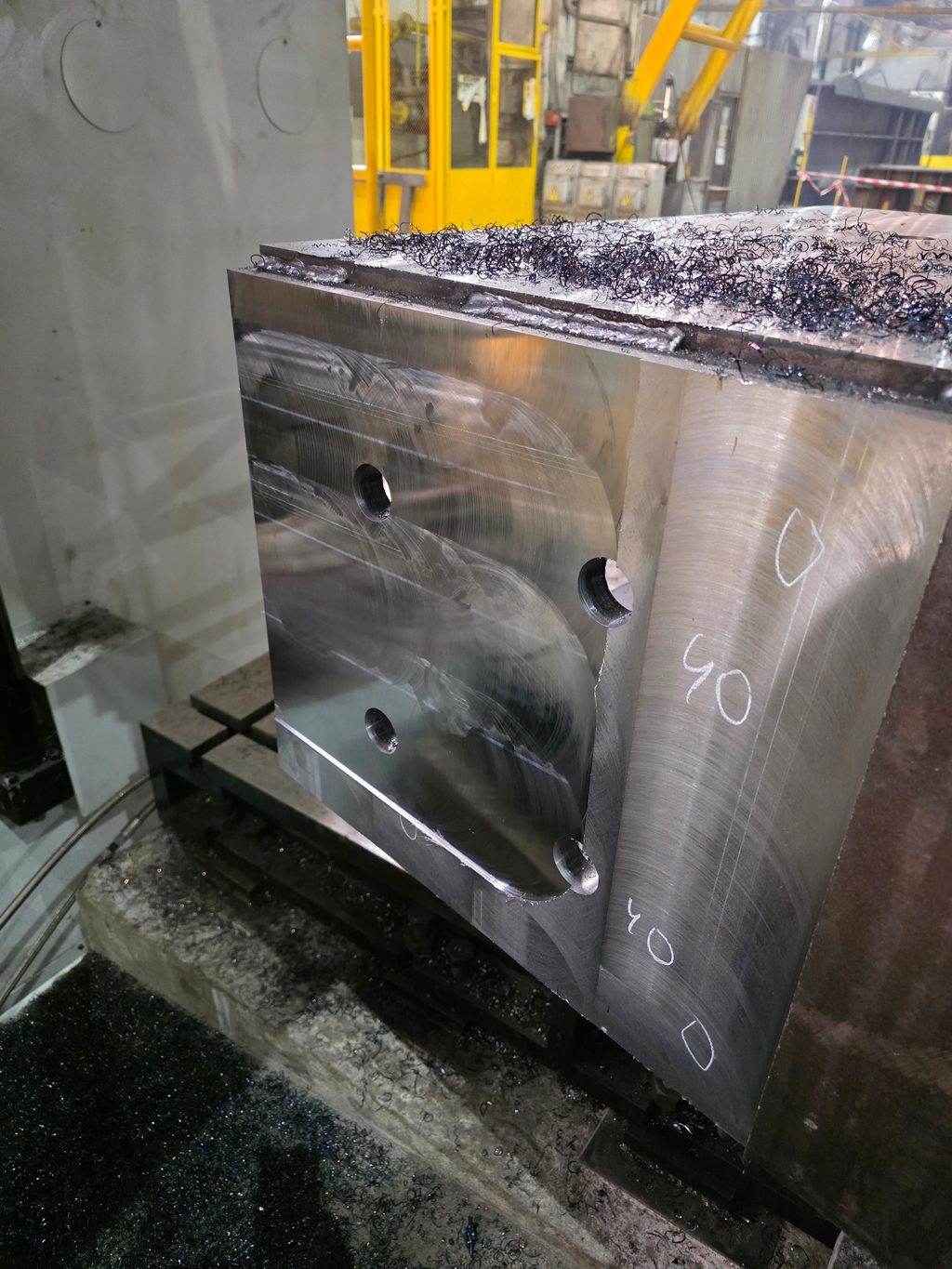

Пример крупногабаритной металлической детали после фрезерной и сверлильной обработки на оборудовании BDMH3018.
Ввод в эксплуатацию
В июне 2026 года станок BDMH3018 успешно введён в промышленную эксплуатацию на производстве заказчика. В ходе пусконаладочных работ выполнены настройка оборудования, проверка работы координатных и шпиндельных узлов и тестовая обработка крупногабаритных металлических конструкций.
Обсудить проект

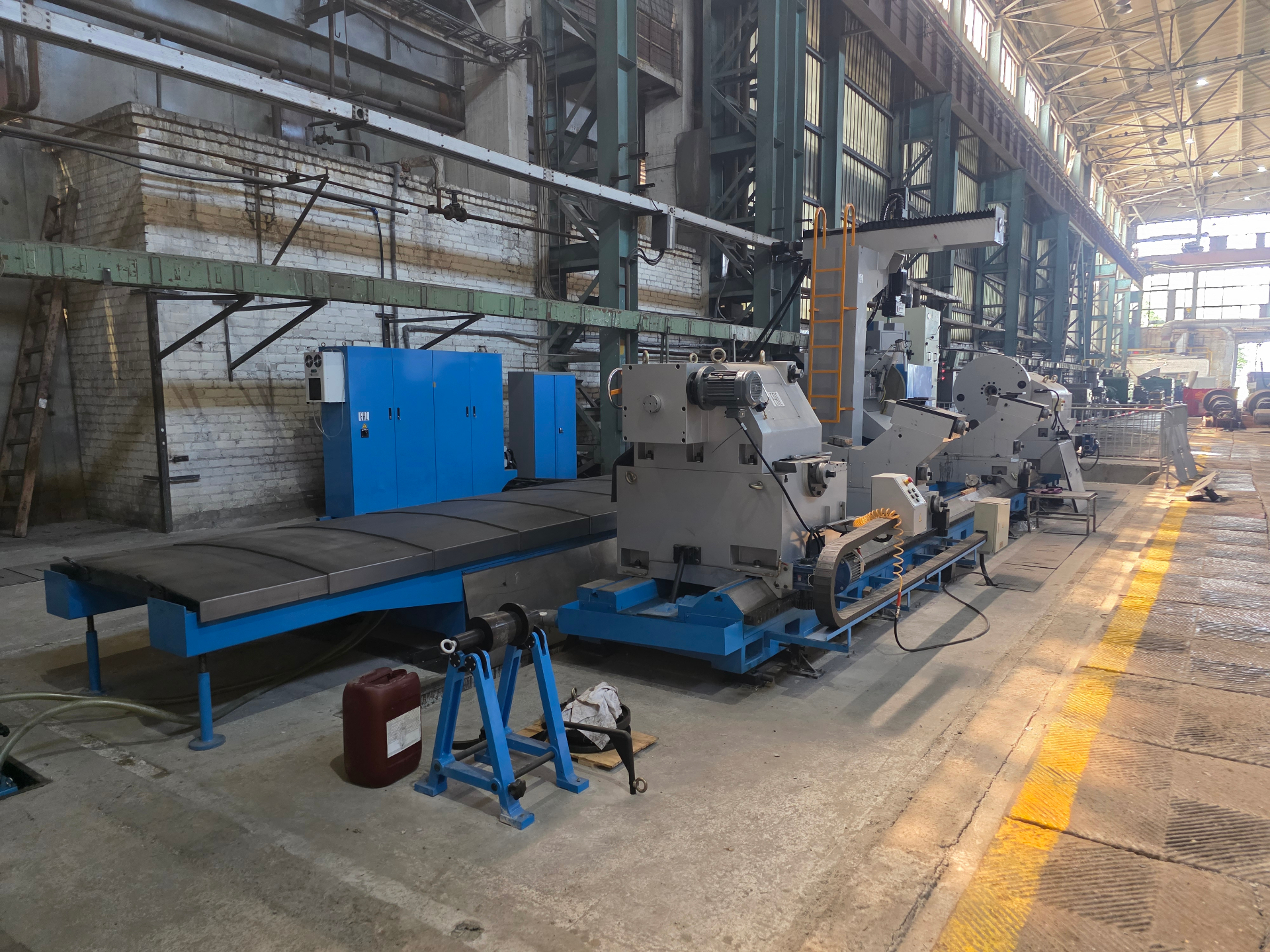

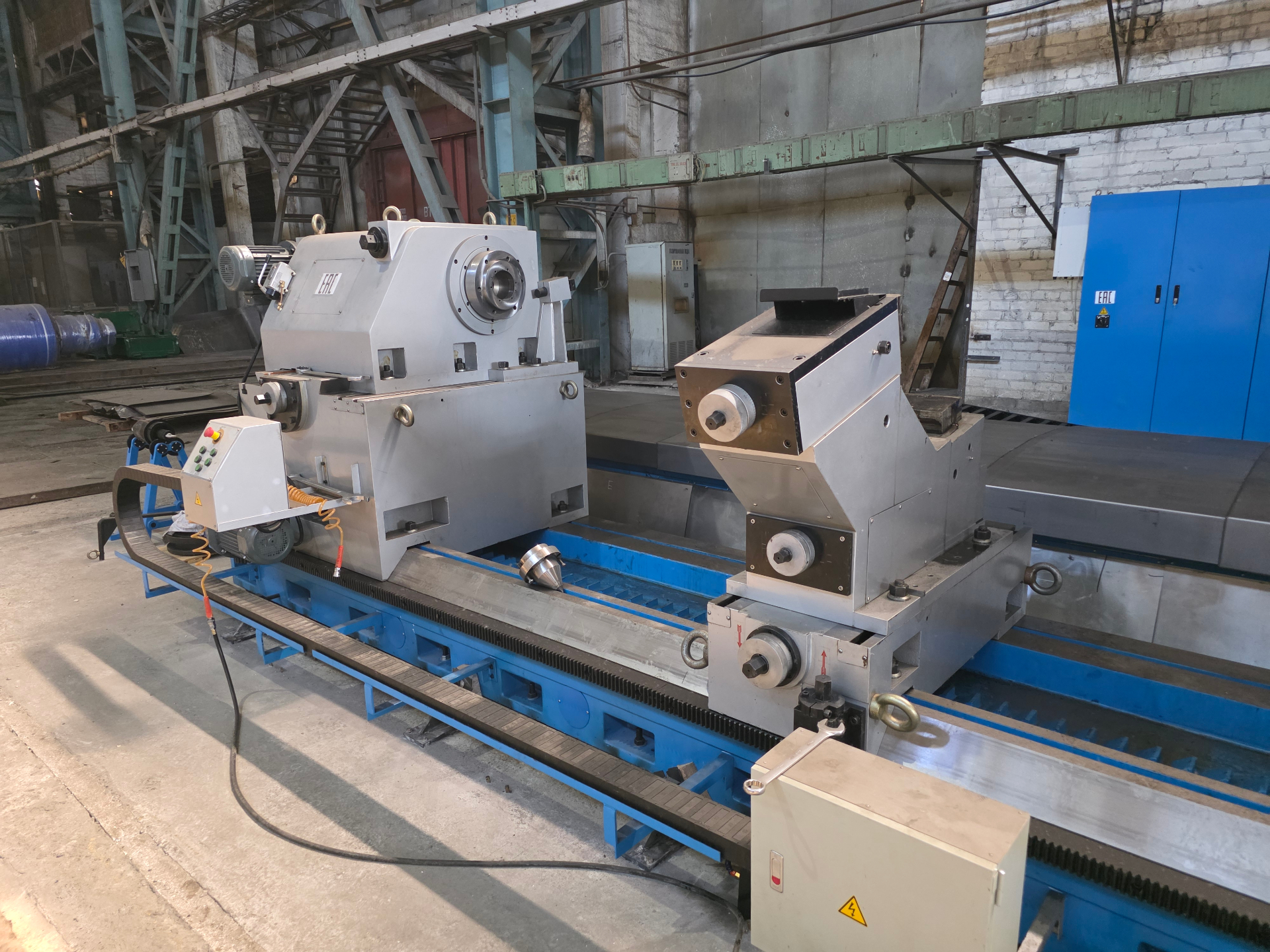

Тяжелый круглошлифовальный станок с ЧПУ H200-70L-C2
В 2025 году ООО «ОСКОЛ-МЕТ-ТРЕЙД» выполнило комплексную поставку и ввод в эксплуатацию тяжелого круглошлифовального станка с ЧПУ H200-70L-C2. Проект включал доставку оборудования, шеф-монтаж, пусконаладочные работы, проверку рабочих систем и обучение персонала. После завершения комплекса работ станок передан в промышленную эксплуатацию.
H200-70L-C2 предназначен для высокоточного наружного цилиндрического шлифования крупногабаритных деталей диаметром до 2 000 мм и длиной до 7 000 мм. Конструкция станка, мощный привод шлифовального круга, гидростатическая система и измерительное оснащение обеспечивают эффективную обработку тяжелых валов и других ответственных деталей.
Основные технические характеристики
- Модель
- H200-70L-C2
- Тип оборудования
- Тяжелый круглошлифовальный станок с ЧПУ
- Расстояние между центрами
- 7 000 мм
- Диаметр обрабатываемой детали
- 600–2 000 мм
- Наибольший диаметр над станиной
- 2 000 мм
- Максимальный диаметр шлифования полным кругом
- 2 000 мм
- Размер шлифовального круга
- 910 × 80 × 304,8 мм
- Частота вращения шлифовального круга
- 300–1 000 об/мин
- Скорость подачи по оси X
- До 3 000 мм/мин
- Скорость перемещения по оси Z
- 25–6 000 мм/мин
- Дискретность подачи по оси X
- 0,001 мм/импульс
- Дискретность подачи по оси Z
- 0,001 мм/импульс
- Перемещение по оси Z
- Расстояние между центрами + 8 дюймов
- Мощность привода шлифовального круга
- 75 HP
- Мощность привода передней бабки
- 40 HP
- Мощность привода поперечной подачи по оси X
- 3 кВт
- Мощность привода продольного перемещения по оси Z
- 4 кВт
- Скорость перемещения задней бабки
- 2 000 мм/мин
- Тяжелые люнеты
- 2 шт., диапазон 500–800 мм
- Максимальная масса валка
- 62 т
- Система смазки
- Гидростатическая и динамическая
- Электропитание
- 380 В, 50 Гц, 3 фазы
- Рабочий температурный диапазон
- От +2 до +45 °C
Комплектация оборудования
Система ЧПУ и измерение
- система ЧПУ
- русскоязычный интерфейс ЧПУ
- интерфейс Ethernet RJ45
- линейная измерительная система FAGOR по оси X
- линейная измерительная система FAGOR по оси Z
- система автоматической балансировки SB1000
- система контроля столкновений MARPOSS P3SE
- контактный измерительный датчик MARPOSS T18 + E32R
- система контроля ROLLMATE G3 с функциями ET, UT и SW
Стандартное и технологическое оснащение
- устройство статической балансировки
- центры PT#100 — 2 шт.
- фильтрационная система MCJ240 + PFA240
- емкость системы фильтрации — 2 000 л
- съемник фланца шлифовального круга
- измерительный прибор
- защитное ограждение
- телескопические защитные кожухи направляющих
- устройство правки шлифовального круга
- фланцы шлифовального круга — 3 шт.
- люнеты диапазоном 90–400 мм — 2 шт.
- тяжелые люнеты диапазоном 500–800 мм — 2 шт.
- комплект установочных опор и болтов
- комплект инструмента
Дополнительные системы
- кондиционер электрошкафа для эксплуатации при температуре до +45 °C
- система пылеудаления с двигателем 7,5 HP
- шлифовальный круг KINIK GC60 размером 910 × 80 × 304,8 мм
- дополнительный шлифовальный круг KINIK GC60
Выполненные работы
- организация доставки оборудования
- разгрузка и установка станка
- шеф-монтаж
- подключение и проверка рабочих систем
- пусконаладочные работы
- контроль геометрии и рабочих параметров
- проверка работы системы ЧПУ
- ввод оборудования в эксплуатацию
- обучение персонала
Комплекс работ завершен, оборудование введено в эксплуатацию и передано для выполнения производственных задач.
Обсудить проектКатегории оборудования
- Токарные станки с ЧПУ
- Фрезерные обрабатывающие центры
- Вертикальные обрабатывающие центры (VMC)
- Горизонтальные обрабатывающие центры (HMC)
- Шлифовальные станки с ЧПУ
- Электроэрозионные станки (EDM)
- Координатно-расточные станки
- Токарно-фрезерные станки
Перечень категорий указан как направления, по которым компания может подобрать или оценить оборудование под проект. Наличие конкретной модели и её доступность определяются после согласования технического задания и подтверждаются в коммерческом предложении.
Как мы работаем
Гарантия — по договору
Условия гарантии зависят от выбранного производителя, комплектации и договора.
Сроки поставки — по проекту
Срок поставки рассчитывается после подтверждения производителя, комплектации, производственной готовности, маршрута и таможенных условий.
Подбор по ТЗ
Инженеры подбирают модель под технологический процесс, материал и серийность в рамках согласованного технического задания.
Монтаж и обучение — опционально
Монтаж, пусконаладка и обучение могут входить в объём проекта, если это прямо указано в коммерческом предложении и договоре.
Типы станков с ЧПУ
| Тип станка | Типовая операция | Оси | Лучше всего подходит для |
|---|---|---|---|
| Токарный станок с ЧПУ | Наружная / внутренняя цилиндрическая обработка | 2–4 | Валы, кольца, фланцы |
| Вертикальный обрабатывающий центр (VMC) | Фрезерование, сверление, нарезание резьбы | 3–5 | Призматические детали, штампы |
| Горизонтальный обрабатывающий центр (HMC) | Многосторонняя фрезеровка | 4–5 | Крупные сложные детали, серийное производство |
| Шлифовальный станок с ЧПУ | Плоское / круглое шлифование | 2–4 | Финишная точность, закалённые детали |
| Электроэрозионный станок (EDM) | Искровая резка / прошивка | 2–5 | Закалённая сталь, сложные профили |
| Токарно-фрезерный (Turn-Mill) | Комбинированное точение и фрезеровка | 5–7 | Сложные тела вращения за одну установку |
| Координатно-расточной станок | Прецизионное растачивание отверстий | 3–4 | Оснастка, пресс-формы, прецизионные сборки |
Часто задаваемые вопросы
Какой срок поставки станка с ЧПУ?
+
Срок поставки рассчитывается после подтверждения производителя, комплектации, производственной готовности, маршрута и таможенных условий. Точные сроки фиксируются в коммерческом предложении и договоре.
Предоставляете ли вы монтаж и пусконаладку?
+
Монтаж, пусконаладка и обучение персонала могут быть включены в объём проекта, если это прямо указано в коммерческом предложении и договоре.
Какая стойка ЧПУ устанавливается на станки?
+
Доступные варианты системы ЧПУ зависят от выбранной модели станка и производителя. Итоговая конфигурация фиксируется в коммерческом предложении и договоре.
Возможен ли лизинг или рассрочка?
+
Возможные варианты лизинга или иного финансирования рассматриваются индивидуально совместно с профильной финансовой организацией.
Какие бренды систем ЧПУ обычно доступны?
+
Доступные системы ЧПУ (например, FANUC, Siemens, Mitsubishi или другие) зависят от выбранной модели станка и производителя и подтверждаются в коммерческом предложении.
Можно ли поставить оборудование от китайских производителей?
+
Оборудование может быть подобрано у различных производителей в зависимости от требований проекта, доступности и технических параметров, согласованных в проекте.
Что входит в услуги пусконаладки?
+
Пусконаладка может включать монтаж оборудования, проверку геометрических и функциональных параметров, обучение оператора и передачу документации — объём определяется договором.
Как оформляется гарантия на оборудование?
+
Условия гарантии определяются выбранным производителем, подтверждаются в коммерческом предложении и фиксируются в контракте на поставку.
